1.介绍

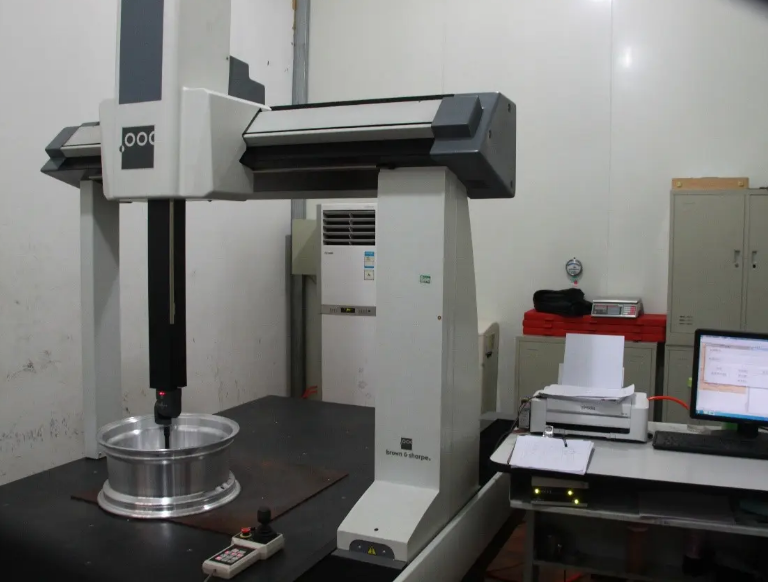

三坐标测量仪作为一种通用性强、自动化程度高、几何测量精度高的测量系统，在目前的制造技术和科技研究中得到了广泛的应用。各大工厂最早使用的测长机可以说是一维坐标测量机；通用工具显微镜可以测量X和Y的尺寸，可以说是二维坐标测量机；三维坐标测量需要X、Y和Z的运动空间来测量空间范围内的任何坐标值。它是将各种几何元素的测量转化为这些几何元素上一些特征点集的坐标位置的测量。在测量了这些特征点的坐标位置后，相应的测量软件根据国家标准的评价标准计算出这些几何元素的尺寸、形状和相对位置。这种通用的工作原理使三坐标测量机具有很大的通用性和灵活性。原则上，它是一个通用的测量机，可以测量任何工件的任何参数。
近十年来，由于现代工业技术（计算机、集成电路、新材料、气浮技术、传感器等）的不断发展和进步，促进了三坐标测量机（CMM）的发展。它不仅可以简单、快速地测量箱体、气缸盖、活塞、涡轮、叶片、齿轮、凸轮、模具、各种机身和不规则空间表面部件，还可以与数控机、加工中心和柔性制造系统（FMS）纳入制造工程，与CAT、CAD、CAM形成在线集成系统，实现设计、制造和测试的集成。近年来，美国、英国、德国、日本、意大利等工业发达国家正在竞争开发各种类型和规格的三坐标测量机，开发各种操作更方便、功能更强大的测量软件，以满足各领域对CMM日益扩大的需求。
2.组成结构。
三坐标测量仪作为一种测量仪器，主要采用比较测量方法，即测量与标称量比较，表示比较值，决定CMM应具有三个方向尺，三个方向仪器导轨的相对运动，也需要三维探测器准确探测被测物体，同时CMM还具有处理和计算所有采集数据的功能，这些功能需要计算机硬件完成，还需要控制设备正常运行的重要控制系统——电气控制系统（电气控制柜）。因此，三坐标测量机的组成部分可分为四个部分：主机、系统、电气系统和测量软件。
