• 三坐标测量仪与传统测量仪相比有什么特别之处?
  • 发布时间:2022.06.20 发布者:创始人 浏览次数: 1 分享到:

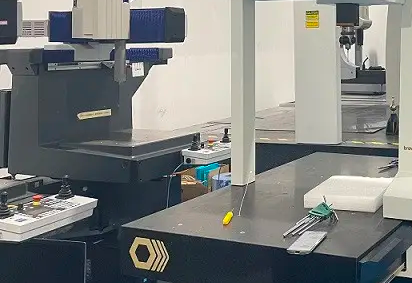

三坐标测头可沿三条垂直导轨移动,通过接触/非接触方式传递信号(如光栅尺),通过处理计算可获得工件各点坐标及各参数,是上世纪60年代开发的超精密测量仪器。


一、结构分类。

根据结构,三坐标测量仪一般可分为以下三类,其价格、精度、环境要求逐渐增加。

悬臂式:开放性好,精度低,一般用以小型测量机;桥式:承载能力大,开放性好,精度高,是现阶段中小型测量机的关键构造类型;龙门式:一般是大中型测量机,基础规定较高,测量精度极高。二、系统构成三坐标测量机系统构成可关键分成机械架构、导轨、测头、计算机和电器系统等,具体內部构造暂不做开展。

机械框架结构:广义上包括以花岗石为主,温度稳定性好(通常在20±2℃工作)的工作台、立柱、桥架等机械结构;

三坐标测量仪导轨:主要分为三种类型:滑动导轨、滚动轴承导轨和气浮导轨。主要由导轨体和气垫组成的气浮静压导轨;

测头:分为两种接触式/非接触式,通常是与工件接触的唯一部分。包括传感器、红宝石测量针和测量头座。当测量针接触物体时,测量针会偏移并在内部产生脉冲信号,因此测量机可以锁定当前的坐标位置;

计算机及电气系统:零件的控制和数据处理。
