• 影像测量仪的误差来源是什么?
  • 发布时间:2022.07.25 发布者:创始人 浏览次数: 1 分享到:

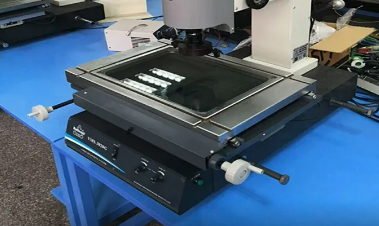

影像测量仪的测量是单轴、二维平面和三维空间坐标的测量。在测量过程中,首先对焦点进行最终计算和处理。对焦对准依赖于光学系统,读数来自尺度,即光栅系统,还有一个直接影响测量效果和精度的照明光源,因为如果被测部件不能用有效和正确的照明图像方法测量仪器,测量结果显然应偏离其真实尺寸。除上述因素外,制约测量精度的因素还包括环境条件。在上述分析中,可以总结出以下误差来源:


1)光栅计数尺误差;

2)直线度,工作台移动时角度的误差;

3)工作台两个测量轴垂直度引起的误差;

4)工作台面与显微镜光轴不垂直造成误差;

5)测量室温度偏离校准要求的参考温度的误差;

6)光源照明条件变化引起的对焦误差。

在这些因素中,前四个误差在影像测量仪制造过程中已经形成并固定,一般不能改变,是硬件误差。温度影响引起的误差必须通过控制测量室的温度和等温过程来减少。在实际测量中,最后一个往往被忽略,被测工件的图像质量和照明效果直接受到光源照明条件变化的影响,主要是因为图像测量仪的图像具有自动调节增益的功能CCD接收,但当亮度过大时,会失去调节功能,导致被测工件图像缩小,当亮度过低时,工件图像变大。因此,只要照明条件在整个测量过程中保持不变,其影响就可以忽略,因为每个重复的图形结构同时变大或变小,间距测量计算直接消除图像变形的影响;除此之外,如测量工件的长度、圆的直径和宽度,都会带来明显的误差。
